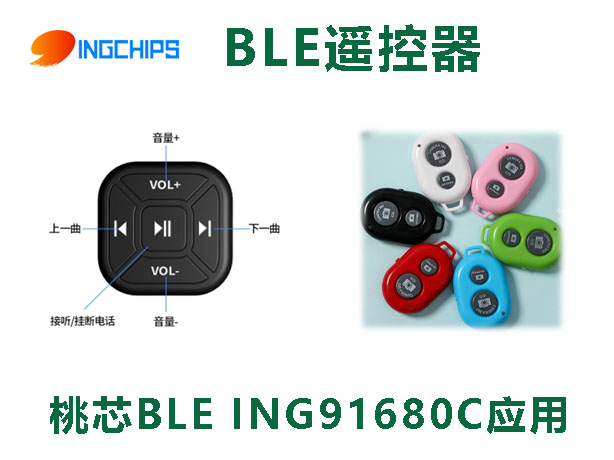

桃芯BLE 遥控器产品应用

关于BLE蓝牙遥控器

      BLE（低功耗）蓝牙遥控器是低成本、短距离、可互操作的鲁棒性无线技术，工作在免许可的2.4GHz ISM射频频段。它从一开始就设计为超低功耗(ULP)无线技术。它利用许多智能手段最大限度地降低功耗。

      蓝牙低能耗技术采用可变连接时间间隔，这个间隔根据具体应用可以设置为几毫秒到几秒不等。另外，因为BLE技术采用非常快速的连接方式，因此平时可以处于“非连接”状态(节省能源)，此时链路两端相互间只是知晓对方，只有在必要时才开启链路，然后在尽可能短的时间内关闭链路。

ING91680C芯片特性

•


  • 支持完整的低功耗蓝牙5.3特性

  • 支持全部4种物理层速率125Kb/s,500Kb's.1Mb's 以及 2Mb/s

  • 支持广播扩展

  • 支持2种跳频算法CSA#1及CSA#2

  • 支持主信道随机广播

  • 支持 AOA 和AoD 寻向定位

  • 支持connection subrating

  • 支持channel classification enhancement支持GAP,ATT/GATT,SMP,L2CAP

  • 支持 link layer privacy

  • 功能强大的平台

  • 内置最大112MHz32位RISC处理器，具有DSP和FPU 功能，灵活可配的缓存及2线SWD 调试接口

  • 片上512KB FLASH，ROM，80KBRAM(其中64KB支持低功耗数据保持)，128Bit EFUSE。片外FLASH最大可支持 32MB

  • 支持多种时钟源，包括内部32KHzRC振荡器和48MHzRC振荡器、内部500MHzPLL、外部32.768KHz晶体和4MHz品体

  • 智能电源管理

  • 外部供电1.62-3.63V

  • 集成DCDC、LDO、POR和BOR

  • 自动电源管理

  • 支持管脚保持和唤醒

  • 支持管脚唤醒和 RTC 唤醒的睡眠电流:1.4uA

  • 支持管脚唤醒和 RTC 唤醒，同时64KB内存保持的睡眠电流:6.0uA

  • 接收电流：5.0mA @3.3V

  • 0dBm发射电流：5.5mA @3.3V

  • 丰富的外围设备接口

  • 14个GPIO，可被各个外设复用

  • 支持USB2.0 全速(full speed)device

  • 2个QSPI，都具有主从模式，其中一个支持XIP(eXecute In Place)

  • 14位4通道ADC，400ksps，PGA,支持单端和差分模式

  • 1个低功耗模拟比较器，带唤醒功能

  • 1个可编程外设触发引擎(PTE)

  • 3个RTC计时器

  • 6个32位计时器，支持PWM

  • 1个看门狗计时器

  • 3个增强型PWM，支持捕获功能

  • 2个UART，支持流控，支持LIN

  • 2个I2C，支持主从模式

  • 1个I2S，支持PCM

  • 1个PDM

  • 1个正交解码器(QDEC)

  • 1个硬件键盘扫描控制器

  • 1个红外收发控制器

  • 多通道 DMA

  • 128位AES/CCM

  • 真随机数生成器(TRNG)

  • 链路层特性

  • 支持128-AES/CCM 加解密

  • 支持链路层广播，数据，控制帧处理

  • 支持数据包CRC和白化处理

  • 支持广播包和连接包CTE

  • 支持所有 BLE事件成帧及同步

  • 支持扩展广播、周期广播

  • 支持多广播集(支持最高1650字节)

  • 支持主从一体多连接(SDK示例默认8连接，连接数目可配置，最高26连接同时在线)

  • 支持蓝牙标准所有状态和角色的混合配置

  • 支持 Privacy

  • 射频和调制解调器特性:

  • 2.200-2.600 GHz

  • 灵敏度:-102dBm @125Kbps,96dBm @ 1Mbps

  • 输出功率-27dBm到+8dBm

  • 支持跳频

  • 内置 PLL

  • 模拟RSSI，测量精度1dBm

  • 自动 VCO & RX 滤波精调

  • 内置硬件调制解调器和射频前端控制单元，支持AGC、DC消除、RSSI测量等

  • 灵活的软件

  • 应用程序和协议栈单芯片解决方案为用户提供简洁、干净和优化的 API软件灵活配置设备角色，包括所有蓝牙协议规定的角色，例如:广播角色、中心角色、扫描角色、外围角色等

  • SDK内置50+软件参考设计源码，如:标准的 SIG Mesh方案、OTA示例、AoA/AoD 精确定位、信标、多连接等

  • 封装

  • QFN32 封装:

  • 4mmX4mm X0.75mm, pitch 0.4mm

  • 工作温度范围：-40 ℃ ~85 ℃

  • 储存温度范围：-65 ℃~150℃
